1  组成

吸收探测收纳装置由冷却结构、光学窗口、水接口连接组件、升降底座等组成。如图1所示。

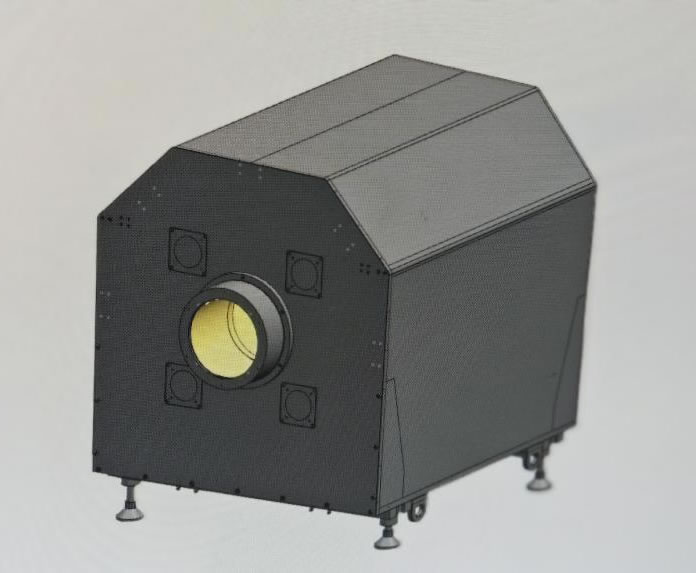

图1  吸收探测收纳装置产品组图

2  功能

主要功能如下：

a) 高功率激光的吸收和废热安全耗散功能；

b) 温度探测、流量监测功能；

c) 该装置具备故障报警功能；

d) 设备手动升降、移动功能(底部带轮子）。

3  主要技术指标

3.1  激光最大承载功率

≥500xW。

3.2  激光光谱范围

1000-1200nm。

3.3  功率测试范围

满功率10%-100%。

3.4  入射激光尺寸

50-100mm；

光源出口典型值：70mm。

3.5  光学窗口尺寸

直径120mm。

3.6  冷却方式

液冷。

3.7  冷却液类型

去离子水+乙二醇混合溶液。

3.8  供液压力

≤0.5MPa±0.05MPa。

3.9  流量设计

150L/min@500xW。

3.10  连续工作时间

≥5min。

3.11  满功率重复测试恢复时间

≤5min（流量≤150L/min@22℃）。

3.12  密封性

≥1MPa不漏水。

3.13  重量（探头及其内部冷却液）

≤500kg。

3.14  体积

吸收探测尺寸：≤1200mm（长）×1000mm（宽）×1200mm（高）；

升降底座尺寸：1200mm×1000mm。
